Płyty bezhalogenowe
Jak sama nazwa wskazuje, bezhalogenowe płytki PCB to płytki wykonane z komponentów, które w swojej konstrukcji nie wymagają lub nie zawierają halogenu. Każdy element zawierający pewne ilości pierwiastków: brom (Br), chlor (Cl), fluor (F) lub jod (I) zalicza się do kategorii wykonanych z halogenu. Jednakże, jeśli ilość tych substancji chemicznych pozostaje poniżej 0,09% wag. (stosunek wagowy), można oznaczyć te płyty jako niezawierające halogenów.
Zalety płyt bezhalogenowych
Lepsza izolacja elektryczna
Bezhalogenowe płytki PCB mają mniejszą polaryzację, ponieważ wykorzystują mniej polarny azot i fosfor. Dzięki temu płytki PCB bezhalogenowe są w stanie wytrzymać większe porażenia prądem.
Mały współczynnik cieplny
Ponieważ fosfor i azot zastępują halogeny, nadają płytkom drukowanym większą masę cząsteczkową. W rezultacie cząsteczki są mniej mobilne niż standardowa żywica epoksydowa. W rezultacie bezhalogenowe płytki drukowane mają wysoką stabilność termiczną i mniejszą rozszerzalność cieplną niż płytki drukowane zawierające halogeny.
Mały współczynnik wchłaniania wilgoci
Żywice epoksydowe zawierające fosfor i azot mają mniejsze szanse na utworzenie wiązań wodorowych z atomami wodoru. Jednakże żywice epoksydowe z halogenami tworzą wiązania wodorowe w wodzie. Dlatego płytki bezhalogenowe pochłaniają mniej wilgoci niż płytki halogenowe.
Mniej toksyczny
W porównaniu z płytkami wypełnionymi halogenami, płytki bezhalogenowe stwarzają mniejsze ryzyko dla zdrowia techników i osób korzystających z płytek drukowanych.
Bezpieczny dla środowiska
Płytki drukowane bezhalogenowe stwarzają mniejsze ryzyko dla środowiska. W obszarach, w których recykling płytek PCB jest niemożliwy, łatwiej jest pozbyć się związków o niższej zawartości halogenów.
Niedrogie i skuteczne
Bezhalogenowe płytki drukowane są opłacalną opcją w przypadku elektroniki jednorazowego użytku.
Połowa otworu na płytce drukowanej modułu
W branży PCB półotwory, zwane również otworami stemplowymi, są używane głównie do lutowania połączeń. Półotwory są zwykle tworzone na samej krawędzi płytki PCB, a drugi otwór jest frezowany na pół, pozostawiając jedynie półokrągłą krawędź na płytce PCB.
PCB zbiornika benzyny pojazdu to goła płytka PCB podobna do kontrolowania licznika benzyny podczas wizyty na stacji benzynowej. Nie lekceważ kompaktowych rozmiarów zbiornika benzyny pojazdu PWB; w procesie produkcji PCB nasza mała płytka podlega rygorystycznym standardom precyzji.
Można powiedzieć, że karta TF to najmniejsza dostępna karta pamięci. TF to skrót od TransFlash, który Toshiba i SanDisk wspólnie stworzyły w 2004 roku. Po przejęciu przez SD Association pod koniec tego samego roku nazwę zmieniono później na kartę micro SD.
Płytki drukowane z dwiema głębokościami
Płytki drukowane z dwiema głębokościami nadają się do specjalnego opakowania podobnego do pakietu onAbstractpackage (PoP), które mogą zwiększyć gęstość opakowania, aby zmniejszyć kubaturę produktów elektronicznych i teoretycznie zastąpić łączenie przewodów.
Gotowa miedziana płytka drukowana o pojemności 2 uncji
Wykończona miedziana płytka PCB o masie 2 uncji to płytka drukowana, której masa miedzi na stopę kwadratową wynosi dwie uncje. Jaka jest zaleta w przypadku wykończonej miedzianej płytki drukowanej o masie 2 uncji. Miedziana płytka PCB o masie 2 uncji jest lepsza od miedzianej płytki PCB o masie 1 OZ; jednakże koszt 2 OZ jest większy niż 1 OZ
Płytki e-papierosów odnoszą się do płytek drukowanych (PCB) stosowanych w papierosach elektronicznych lub urządzeniach do waporyzacji. Płytki te odgrywają kluczową rolę w regulacji różnych funkcji e-papierosa, m.in. sterowania elementem grzejnym, zarządzania baterią,
W ostatnich latach, wraz z ciągłym rozwojem technologii telewizji cyfrowej, coraz powszechniejsze staje się wykorzystanie dekoderów. Technologia dekoderów również uległa znacznemu postępowi.
Płytki drukowane IoT są zwykle projektowane tak, aby były kompaktowe, energooszczędne i umożliwiały komunikację bezprzewodową, aby umożliwić bezproblemową łączność między urządzeniami.
Co to jest TG w materiale PCB? Profile temperaturowe materiałów PCB są zazwyczaj podawane w kategoriach Tg materiału (temperatura zeszklenia). Pomiar ten rejestruje temperaturę, w której sztywny, przypominający szkło polimer mięknie i staje się podatny na wypaczenia lub inne wady fizyczne.
Dlaczego warto wybrać nas
Globalny biznes
Spółka Bs interconn hong kong Limited została założona w styczniu 2019 roku i skupiała się na globalnym biznesie w zakresie płytek drukowanych o wysokiej częstotliwości, szybkości i przewodności.
Konkurencyjne ceny
Misją naszej firmy jest bycie preferowanym dostawcą naszych partnerów poprzez dostarczanie wysokiej jakości produktów w konkurencyjnych cenach dla różnych branż.
Profesjonalny zespół
Naszą siłą jest profesjonalny zespół techniczny z ponad 10-letnim doświadczeniem w branży PCB.
Usługa w jednym miejscu
Aby poprawić satysfakcję klientów, wykraczamy poza tradycję i zapewniamy kompleksowe usługi o wartości dodanej w ramach kompleksowego rozwiązania.
Rodzaje płyt bezhalogenowych
Fr-4 płytka PCB bezhalogenowa
Fr-4 jest szeroko stosowanym materiałem na płytki drukowane ze względu na jego doskonałe właściwości elektryczne, termiczne i mechaniczne. Bezhalogenowe płytki PCB są wykonane z materiałów niezawierających związków halogenowych. Oferują wysoką ognioodporność, dobrą stabilność wymiarową i doskonałe parametry elektryczne.
Płyta Cem-1 bezhalogenowa
Cem-1 to kompozytowy materiał epoksydowy powszechnie stosowany do płytek drukowanych wymagających większej wytrzymałości mechanicznej. Bezhalogenowe płytki cem-1 zachowują zalety tradycyjnych materiałów cem-1, jednocześnie eliminując użycie związków halogenowych. Nadają się do zastosowań wymagających dużej odporności na uderzenia i trwałości.
Płyta Cem-3 bezhalogenowa
Cem-3 to dwustronny materiał kompozytowy oferujący dobre właściwości elektryczne i termiczne. Bezhalogenowe płytki PCB cem-3 są wykonane z materiałów bezhalogenowych, co zapewnia niezawodne i przyjazne dla środowiska rozwiązanie do zastosowań w dwustronnych płytkach drukowanych.
Elektronika użytkowa
Bezhalogenowe płytki drukowane są szeroko stosowane w elektronice użytkowej, takiej jak smartfony, tablety, laptopy, aparaty fotograficzne i urządzenia do noszenia. Produkty te często pozostają w bliskim kontakcie z użytkownikami, dlatego istotne jest ograniczenie potencjalnych zagrożeń dla zdrowia związanych z materiałami zawierającymi halogeny.
Sprzęt telekomunikacyjny
Urządzenia sieciowe, routery, przełączniki i infrastruktura komunikacyjna korzystają z płytek drukowanych bezhalogenowych. Ponieważ urządzenia te działają w sposób ciągły, brak halogenów przyczynia się do lepszej jakości powietrza w pomieszczeniach i bezpieczeństwa.
Urządzenia medyczne
Bezhalogenowe płytki drukowane mają kluczowe znaczenie w sprzęcie medycznym, takim jak monitory pacjenta, urządzenia diagnostyczne i systemy obrazowania medycznego. Biorąc pod uwagę wrażliwy charakter środowiska medycznego, priorytetem jest unikanie toksycznych oparów i potencjalnych szkód.
Elektronika samochodowa
Nowoczesne pojazdy w dużym stopniu opierają się na elektronice. Bezhalogenowe płytki drukowane są stosowane w samochodowych jednostkach sterujących, czujnikach, systemach informacyjno-rozrywkowych i zarządzaniu silnikiem, zapewniając bezpieczeństwo i mniejszy wpływ na środowisko.
Sprzęt przemysłowy
Automatyka przemysłowa, systemy sterowania, robotyka i maszyny często zawierają bezhalogenowe płytki drukowane, aby zwiększyć bezpieczeństwo pracowników i zmniejszyć zagrożenia dla środowiska w środowiskach fabrycznych.
Lotnictwo i obrona
Sektory lotniczy i obronny wykorzystują bezhalogenowe płytki PCB w awionice, systemach komunikacyjnych, sprzęcie radarowym i elektronice wojskowej. Zastosowania te wymagają dużej niezawodności i bezpieczeństwa.
Oświetlenie ledowe
W miarę upowszechniania się technologii LED, bezhalogenowe płytki PCB odgrywają kluczową rolę w modułach oświetlenia LED, zapewniając efektywność energetyczną i mniejszy wpływ na środowisko.
Energia odnawialna
Falowniki fotowoltaiczne, sterowniki turbin wiatrowych i inne systemy energii odnawialnej zawierają bezhalogenowe płytki drukowane, zapewniające niezawodność i bezpieczeństwo w wymagających warunkach środowiskowych.
Sieci i centra danych
Bezhalogenowe płytki drukowane znajdują się w sprzęcie sieciowym, serwerach i infrastrukturze centrów danych, przyczyniając się do bezpieczniejszego i bardziej zrównoważonego przetwarzania danych.
Urządzenia konsumenckie
Urządzenia gospodarstwa domowego, takie jak lodówki, pralki i kuchenki mikrofalowe, wykorzystują bezhalogenowe płytki drukowane, aby zwiększyć bezpieczeństwo użytkowników końcowych i zmniejszyć wpływ na środowisko.
Elektronika w trudnych warunkach
Zastosowania, które działają w ekstremalnych warunkach, takie jak sprzęt do poszukiwania ropy i gazu, korzystają z wytrzymałości i bezpieczeństwa bezhalogenowych płytek drukowanych.
Sprzęt edukacyjno-badawczy
Laboratoria i instytucje edukacyjne stosują bezhalogenowe płytki drukowane w sprzęcie, takim jak przyrządy naukowe i urządzenia testujące.
Rozważania projektowe dotyczące płyt bezhalogenowych
Wydajność elektryczna
Stała dielektryczna może być nieco wyższa w przypadku niektórych laminatów bezhalogenowych, co wpływa na tolerancję impedancji i integralność sygnału. Wymaga to uwagi podczas układania.
Właściwości termiczne
Przewodność cieplna materiałów bezhalogenowych może różnić się od tradycyjnych laminatów fr-4. Aby zapewnić wystarczające chłodzenie, zaleca się analizę termiczną.
Charakterystyka mechaniczna
Czynniki takie jak cte i moduł mogą się różnić w przypadku laminatów bezhalogenowych. Aby zoptymalizować niezawodność, zaleca się testowanie wydajności.
Możliwość wiercenia i trasowania
Materiały bezhalogenowe mogą wymagać dostosowanych kształtów wierteł, mniejszych wierteł lub niższych posuwów. Aby uzyskać poradę, skonsultuj się z producentem płytki drukowanej.
Przyczepność maski lutowniczej
Aby zapewnić dobrą przyczepność maski lutowniczej, może być konieczne dodatkowe przygotowanie powierzchni lub użycie promotorów przyczepności.
Testowanie
Dodatkowe testy, takie jak tddb (przebicie dielektryczne zależne od czasu), pomagają potwierdzić długoterminową niezawodność nowych materiałów bezhalogenowych.
Żywice epoksydowe
Najpopularniejszym systemem żywic stosowanym w laminatach PCB jest żywica epoksydowa. Tetrabromobisfenol-a (tbbpa) to halogenowany środek zmniejszający palność powszechnie dodawany do laminatów epoksydowych. Bezhalogenowe laminaty epoksydowe zastępują tbbpa związkami na bazie fosforu i pochodnymi m-krezolu.
Poliimidy
Poliimidy charakteryzują się bardzo wysoką stabilnością termiczną i dobrymi właściwościami dielektrycznymi. Ich wysokie koszty ograniczają zastosowanie do zastosowań niszowych, które wymagają doskonałych parametrów termicznych i mechanicznych. Bromowane poliimidy są powszechne, ale dostępne są również wersje bezhalogenowe.
Żywice węglowodorowe
Żywice węglowodorowe, takie jak polibutadien, stanowią alternatywny system żywic niehalogenowanych. Ich właściwości elektryczne i termiczne nie są na ogół tak wytrzymałe jak laminaty epoksydowe lub poliimidowe. Laminaty węglowodorowe są rzadkie, ale zapewniają dobrą ognioodporność bez halogenów.
Materiały nieorganiczne
Materiały nieorganiczne, takie jak ceramika z azotku krzemu i azotku glinu, mogą być również stosowane do produkcji bezhalogenowych ceramicznych podłoży PCB. Jednak płytki ceramiczne są znacznie droższe od laminatów organicznych.
Projekt i przygotowanie
Projekt płytki drukowanej tworzony jest przy użyciu oprogramowania do projektowania wspomaganego komputerowo (CAD), a następnie dobierane są niezbędne materiały, dbając o to, aby spełniały kryteria bezhalogenowe.
Laminowanie
Laminaty bezhalogenowe są przycinane na wymiar i pokrywane odpowiednimi foliami miedzianymi. Warstwy są następnie łączone ze sobą za pomocą ciepła i ciśnienia, tworząc solidną płytę.
Wiercenie
W płycie laminowanej wiercone są otwory w celu umieszczenia komponentów i ułatwienia połączeń elektrycznych.
Miedziowanie
Wywiercone otwory są platerowane miedzią w celu utworzenia połączeń elektrycznych pomiędzy warstwami.
Akwaforta
Niepotrzebna miedź jest usuwana z płytki za pomocą procesu trawienia chemicznego, pozostawiając jedynie pożądane ślady miedzi.
Aplikacja maski lutowniczej
Na płytkę nakładana jest bezhalogenowa maska lutownicza, która chroni ścieżki miedziane i zapobiega mostkom lutowniczym.
Wykończenie powierzchni
Na odsłonięte obszary miedzi nakłada się wykończenie powierzchni, takie jak bezhalogenowe, bezprądowe złoto zanurzeniowe w niklu (enig), aby zapobiec utlenianiu i poprawić lutowność.
Druk sitodrukowy
Etykiety komponentów i inne oznaczenia są drukowane na płycie metodą sitodruku.
Gospodarka odpadami
W całym procesie produkcyjnym zwraca się szczególną uwagę na postępowanie z odpadami i ich utylizację w sposób przyjazny dla środowiska, minimalizując uwalnianie jakichkolwiek potencjalnie szkodliwych substancji.
Kontrola wzrokowa
Bezhalogenowe płytki drukowane często mają wyrazisty wygląd, z unikalnym odcieniem lub matowym wykończeniem.
Etykietowanie i oznakowanie
Poszukaj napisu „hf” lub „bezhalogenowy” na powierzchni PCB.
Arkusze danych materiałów (mds) i weryfikacja dostawcy
Poproś o arkusz danych materiału, aby uzyskać szczegółowy skład materiału. Jeśli nie jesteś pewien, skontaktuj się bezpośrednio z dostawcą lub producentem w celu weryfikacji.
Testy zapachu i płomienia
Oryginalne, bezhalogenowe płytki drukowane nie wydzielają ostrego, ostrego zapachu po podgrzaniu. W kontrolowanym środowisku płytki PCB zawierające halogeny mogą podczas spalania wytwarzać ciemniejszy, bardziej gryzący dym w porównaniu do płytek PCB niezawierających halogenów. Podczas przeprowadzania tych testów traktuj bezpieczeństwo jako priorytet.
Tworzywo
Płytka drukowana jest zwykle wykonana z FR4 (epoksydu wzmocnionego włóknem szklanym), bardzo trwałego i powszechnie spotykanego w elektronice ze względu na właściwości izolacji elektrycznej. Jednak projekty charakteryzujące się dużą szybkością wymagają materiałów o niskiej absorpcji, takich jak Rogers.
Warstwy

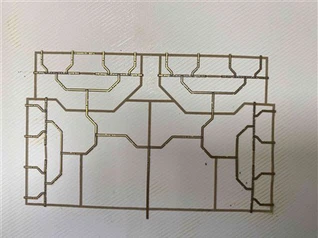

Płyty jednostronne mieszczą mniejsze elementy i idealnie nadają się do podstawowych urządzeń. Płyty dwustronne pozwalają na większą liczbę elementów ze względu na większą powierzchnię. Jednak w przypadku skomplikowanych obwodów elektronicznych stosuje się wielowarstwowe.
Rozmiar PCB
Zależy od rozmiaru urządzenia. Powinno być wystarczająco dużo miejsca, aby pomieścić wszystkie elementy bez przepełnienia.
Grubość
W zależności od urządzenia i tego, jak solidna ma być tablica. Standardowe płytki PCB mają zazwyczaj grubość 1,6 mm, ale mogą mieć grubość od 0,4 mm do 2,4 mm. To zależy od konkretnych wymagań.
Reputacja producenta
Ważne jest, aby sprawdzić certyfikat producenta i reputację na rynku. Upewnij się, że zapewniają dobrej jakości deski i dobrą obsługę klienta.
Koszt
Pamiętaj, że niski koszt czasami może oznaczać niską jakość.
Czas produkcji (dostawy).
Jeśli masz napięty harmonogram, poszukaj producentów, którzy mogą dostarczyć szybko, ale bez utraty jakości.
Tolerancja
Upewnij się, że możliwości producenta PCB odpowiadają wymaganiom komponentów i projektu.
Różnice między halogenowymi płytkami PCB a bezhalogenowymi płytkami PCB z kilku głównych aspektów
Skład materiału
● PCB halogenowe: PCB halogenowe są wykonane z materiałów zawierających pierwiastki halogenowe (takie jak chlor i brom), z których najpowszechniejszymi są bromowane środki zmniejszające palność.
● Bezhalogenowe płytki PCB: Bezhalogenowe płytki PCB wykonane są z materiałów niezawierających elementów halogenowych. Typowe materiały alternatywne obejmują fosforan amonu, nanografit, nano wodorotlenek magnezu itp.
Wpływ na środowisko
● Halogenowe płytki PCB: Podczas produkcji i przetwarzania płytek PCB elementy halogenowe mogą uwalniać szkodliwe substancje, takie jak związki halogenowe i dioksyny. Substancje te stwarzają pewne potencjalne ryzyko dla środowiska i zdrowia.
● Bezhalogenowe płytki PCB: Materiały użyte do produkcji bezhalogenowych płytek PCB nie zawierają elementów halogenowych, dzięki czemu podczas produkcji i przetwarzania powstaje mniej szkodliwych substancji, a wpływ na środowisko jest stosunkowo niewielki.
Bezpieczeństwo przeciwpożarowe
● Halogenowa płyta PCB: Halogenowe środki zmniejszające palność uwalniają dużą ilość toksycznych gazów, gdy płytka PCB jest wystawiona na działanie płomienia, a gazy te mogą spowodować obrażenia personelu i sprzętu.
● Bezhalogenowe płytki PCB: Materiały użyte do produkcji bezhalogenowych płytek PCB mają dobre właściwości zmniejszające palność, co może redukować szkodliwe gazy powstające podczas pożarów i poprawiać bezpieczeństwo.
Konserwacja produktu
Kontrola wzrokowa
Dokładnie sprawdź wizualnie płytę bezhalogenową, szukając jakichkolwiek oznak uszkodzeń, zadrapań lub pozostałości zanieczyszczeń. Zwróć szczególną uwagę na obszary wokół komponentów, złączy i ścieżek, ponieważ obszary te są często bardziej podatne na uszkodzenia lub zanieczyszczenia.
Testowanie elektryczne
W zależności od zastosowania i złożoności płytki bezhalogenowej, po czyszczeniu mogą być wymagane testy elektryczne w celu sprawdzenia funkcjonalności i integralności obwodu. Może to obejmować testowanie ciągłości, testowanie integralności sygnału lub inne testy specyficzne dla aplikacji, w razie potrzeby.
Ponowny montaż i kontrola końcowa
Po zakończeniu procesu czyszczenia i testowania zamontuj płytę bezhalogenową w jej zamierzonym zastosowaniu lub obudowie, przestrzegając odpowiednich procedur dotyczących wyładowań elektrostatycznych i obsługi. Przeprowadź ostateczną kontrolę wzrokową, aby upewnić się, że wszystkie komponenty i połączenia są prawidłowo osadzone i zabezpieczone.
Konserwacja i zapobieganie
Chociaż prawidłowe czyszczenie jest niezbędne do utrzymania wydajności i żywotności płyty bezhalogenowej, ważne jest również wdrożenie środków zapobiegawczych, aby zminimalizować potrzebę częstego czyszczenia i zmniejszyć ryzyko zanieczyszczenia lub uszkodzenia.
Obsługa i przechowywanie
Właściwe metody obsługi i przechowywania mogą znacznie zmniejszyć gromadzenie się zanieczyszczeń na elastycznych płytkach drukowanych. Podczas obsługi obwodów zawsze używaj czystych, niestrzępiących się rękawic lub narzędzi, a gdy nie są używane, przechowuj je w czystym, suchym i wolnym od ładunków elektrostatycznych środowisku.
Kontrole środowiskowe
W środowisku produkcyjnym lub montażowym wdrożenie odpowiednich kontroli środowiskowych może pomóc zminimalizować obecność zanieczyszczeń w powietrzu i zmniejszyć ryzyko zanieczyszczenia płytek drukowanych bezhalogenowych. Może to obejmować stosowanie systemów filtracji powietrza, czystych pomieszczeń lub innych środków zapewniających kontrolowane i czyste środowisko.
Regularne przeglądy i konserwacja
Regularna kontrola i czyszczenie bezhalogenowych płytek drukowanych, stanowiących część programu konserwacji zapobiegawczej, może pomóc w zidentyfikowaniu i rozwiązaniu potencjalnych problemów, zanim staną się poważniejsze. Ustal harmonogram regularnych inspekcji i czyszczenia w oparciu o konkretne zastosowanie i środowisko pracy.
Jakie są trendy i kierunki rozwoju płyt bezhalogenowych na rynku?
Projekcje wzrostu
Prognozuje się, że rynek płytek PCB bezhalogenowych będzie stale rósł w tempie około 3% cagr w ciągu najbliższych pięciu lat w miarę rozszerzania się światowych przepisów dotyczących ochrony środowiska.
Inicjatywy legislacyjne
W dyrektywach UE w sprawie czerwonej i Rohs wkrótce pojawią się bardziej rygorystyczne ograniczenia dotyczące stosowania halogenów, a także zakazy w określonych stanach USA. To jeszcze bardziej zwiększy popyt.
Zobowiązania branżowe
Główni producenci, tacy jak Apple, Samsung, Sony i inni, ogłosili zobowiązanie do wycofywania halogenowych środków zmniejszających palność i przejścia na bardziej ekologiczne alternatywy.
Innowacje technologiczne
Prace badawczo-rozwojowe w dalszym ciągu poprawiają parametry elektryczne materiałów bezhalogenowych, jednocześnie redukując koszty. Poprawi to w przyszłości wskaźniki adopcji.
